線切割恒張緊力導輪組件

點擊下方二維碼觀看拆裝視頻

　　本實用型新型涉及線切割機用導輪技術領域，尤其是一種線切割機恒張緊力前導輪組件。 一種線切割機恒張緊力前導輪組件，包括導輪座，所述導輪座內設有導輪，所述導輪上設有導輪上擋水片，所述導輪的軸桿探入導輪座的腔室內，所述軸桿上設有內軸承，所述軸承右側設有螺帽，所有螺帽與導輪座內壁的螺紋匹配，所述螺帽右側設有彈簧墊，所述螺帽與彈簧墊之間設有彈簧，所述彈簧墊右側設有外軸承，所述軸桿末端設有旋緊螺帽。

　　這種線切割機恒張緊力前導輪組件，其內軸承采用兩組相同尺寸的軸承，隨后在螺帽的作用下，將內軸承固定住，減少導輪與導輪座之間的間隙，避免導輪使用過程中出現傾斜，通過中間彈簧作用消除了軸承間隙，保證線切割的精度，滿足使用需求

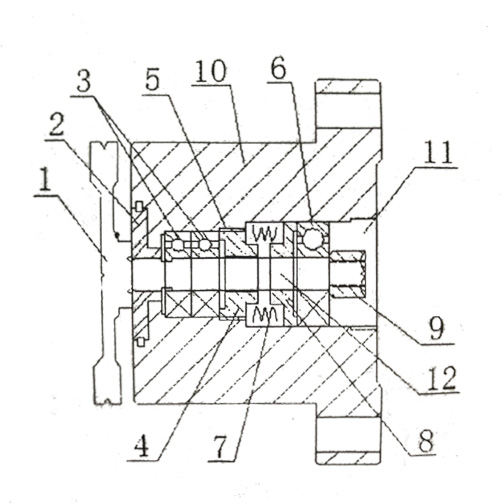

圖中1、導輪，2、上擋水片，3、內軸承，4、螺帽，5、螺紋，6、外軸承，7、彈簧，8、彈簧墊，9、旋緊螺母，10、導輪座，11、腔室，12、軸桿。

技術背景

線切割機床上需要使用到導輪，在實用的前導輪由于線切割機床電極絲對導輪有壓力，會使得導輪發生傾斜，其導輪的端面不在垂直面上，這樣就導致切割的成品精度不能滿足使用需求，同時也導致導輪工作時產生大量的噪音，也加快了導輪和軸承的磨損，不能滿足使用需求。

新型內容

為了克服現有的導輪在使用的時候?qū)л喌亩嗣娌淮怪睂?dǎo)致切割成品精度低的不足，本實用新型提供了一種線切割機恒張緊力前導輪組件。

本實用新型解決其技術問題所采用的技術方案是：一種線切割機恒張緊力前導輪組件，包括導輪座，所述導輪座內設有導輪，所述導輪上設有導輪上擋水片，所述導輪的軸桿探入導輪座的腔室內，所述軸桿上設有內軸承，所述軸承右側設有螺帽，所述螺帽與導輪座內壁的螺紋匹配，所述螺帽右側設有彈簧墊，所述螺帽與彈簧墊之間設有彈簧，所述彈簧墊右側設有外軸承，所述軸桿末端設有旋緊螺帽。
