黑寶石與金剛石區(qū)別

— 對(duì)磨視頻 —

兩種陶瓷環(huán)摩擦特性分析

一、儀器簡(jiǎn)介

CFT-Ⅰ型多功能材料表面綜合性能測(cè)試儀由多元化的功能模塊組成，集旋轉(zhuǎn)、往復(fù)、環(huán)塊等多種測(cè)量方式為一體的高端材料測(cè)試儀器。它可以對(duì)不同種類的材料涂層、聚合物、金屬及陶瓷復(fù)合材料的摩擦學(xué)性能進(jìn)行測(cè)試。所有的被測(cè)參數(shù)，包括材料的摩擦系數(shù)、摩擦力、耐磨性、載荷、試驗(yàn)溫度及材料涂層的磨損量以數(shù)據(jù)和圖形方式在試驗(yàn)進(jìn)行中實(shí)時(shí)顯示。該儀器可廣泛應(yīng)用于材料表面加工工藝的研究，材料的失效與可靠性的評(píng)價(jià)，工業(yè)產(chǎn)品質(zhì)量檢驗(yàn)及控制。

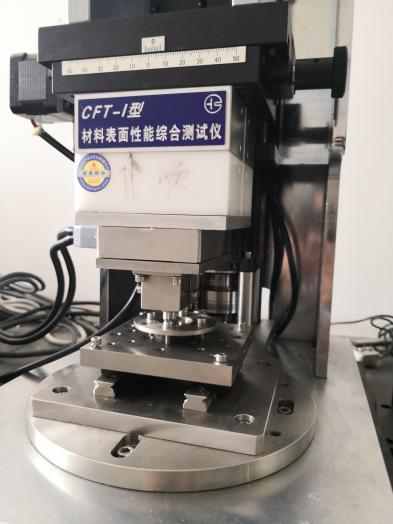

圖1   CFT-Ⅰ型多功能材料表面綜合性能測(cè)試儀

二、測(cè)試條件

   將樣品在室溫20℃的環(huán)境下，采用CFT-1型材料表面性能測(cè)試儀在干滑動(dòng)條件下進(jìn)行磨損試驗(yàn)。試驗(yàn)選用球-面接觸的往復(fù)直線運(yùn)動(dòng)方式，對(duì)偶件為Si₃N₄球(自制，直徑 6mm)。試驗(yàn)過程中施加的法向載荷為20N，滑動(dòng)速度為600 rad/min，磨損時(shí)間為30min，滑動(dòng)距離為5 mm。測(cè)試樣品：1. 氮化硅   2. 黑色氧化鋯

三、結(jié)果與分析

   3.1 拋光前后表面形貌

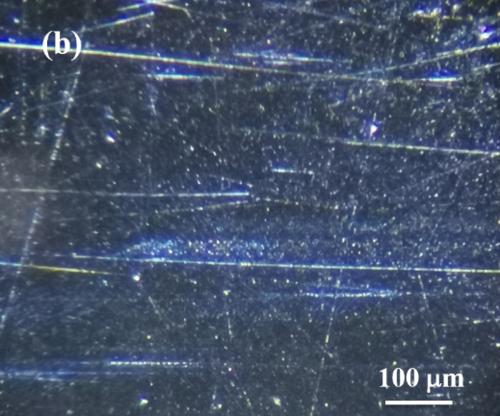

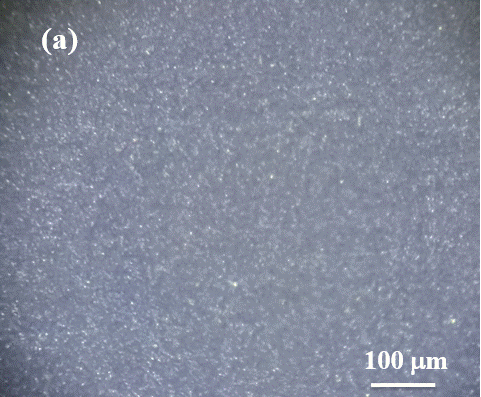

金剛石 拋光前后樣品表面照片

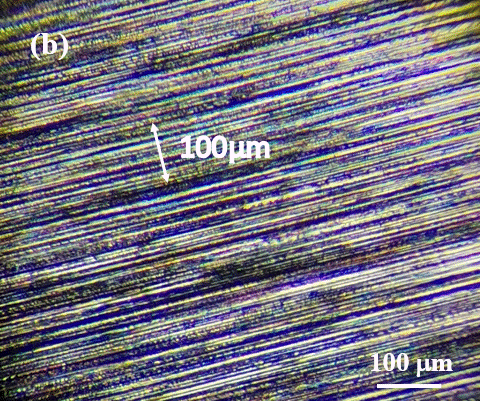

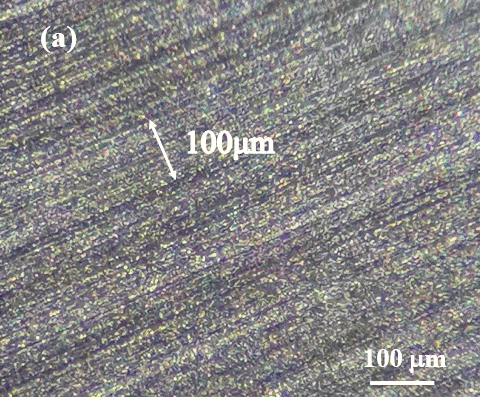

黑寶石 拋光前后樣品表面照片

3.2 三種樣品硬度對(duì)比

表1 三種材質(zhì)樣品硬度測(cè)試
